铣床主轴电动机控制线路分析

主轴电动机控制线路分析

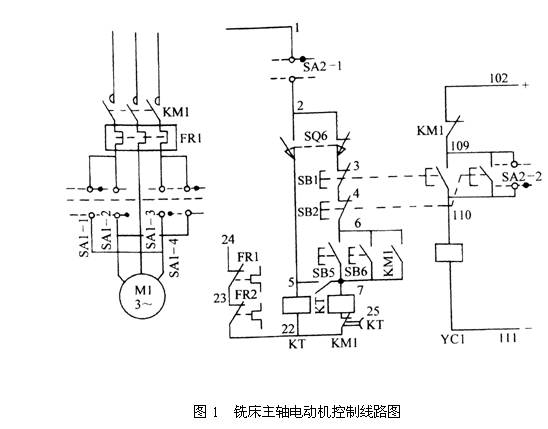

(1)电路图下面。

(2)原理分析

①主轴的起动过程分析

换向开关SA1旋转到所需要的旋转方向→起动按钮SB5或SB6→接触器KM1线圈通电→常开辅助触点KM1(6-7)闭合进行自锁,同时常开主触点闭合→主轴电动机M1旋转。

在主轴起动的控制电路中串联有热继电器FR1和FR2的常闭触点(22-23)和(23-24)。这样,当电动机M1和M2中有任一台电动机过载,热继电器常闭触点的动作将使两台电动机都停止。

主轴起动的控制回路为:1→SA2-1→SQ6-2→SB1-1→SB2-1→SB5(或SB6)→KM1线圈→KT→22→FR2→23→FR1→24

②主轴的停车制动过程分析  按下停止按钮SB1或SB2→其常闭触点(3-4)或(4-6)断开→接触器KM1因断电而释放,但主轴电动机等因惯性仍然在旋转。按停止按钮时应按到底→其常开触点(109-110)闭合→主轴制动离合器YC1因线圈通电而吸合→使主轴制动,迅速停止旋转。

③主轴的变速冲动过程分析  主轴变速时,首先将变速操纵盘上的变速操作手柄拉出,然后转动变速盘,选好速度后再将变速操作手柄推回。当把变速手柄推回原来位置的过程中,通过机械装置使冲动开关SQ6-1闭合一次,SQ6-2断开。SQ6-2(2-3)断开→KM1接触器断电;SQ6-1瞬时闭合→时间继电器KT通电→其常开触点(5-7)瞬时闭合→接触器KM1瞬时通电→主轴电动机作瞬时转动,以利于变速齿轮进入啮合位置;同时,延时继电器KT线圈通电→其常闭触点(25-22)延时断开→KM1接触器断电,以防止由于操作者延长推回手柄的时间而导致电动机冲动时间过长、变速齿轮转速高而发生打坏轮齿的现象。

主轴正在旋转,主轴变速时不必先按停止按钮再变速。这是因为当变速手柄推回原来位置的过程中,通过机械装置使SQ6-2(2-3)触点断开,使接触器KM1因线圈断电而释放,电动机M1停止转动。

④主轴换刀时的制动过程分析  为了使主轴在换刀时不随意转动,换刀前应将主轴制动。将转换开关SA2扳到换刀位置→其触点(1-2)断开了控制电路的电源,以保证人身安全;另一个触点(109-110)接通了主轴制动电磁离合器YC1,使主轴不能转动。换刀后再将转换开关SA2扳回工作位置→触点SA2-1(1-2)闭合,触点SA2-2(109-110)断开→主轴制动离合器YC1断电,接通控制电路电源。
