技术规格-ControlLogix 5570控制器AB1756-ESMCAP

属性1756-L71，1756-L71K 1756-L72，1756-L72K 1756-L73，1756-L73K 1756-L74，1756-L74K 1756-L75，1756-L75K
用户内存2 MB 4 MB 8 MB 16 MB 32 MB
I / O内存0.98 MB
可选的非易失性存储器存储空间1 GB（每个控制器随附1784-SD1）
2 GB（1784-SD2）
数字I / O，最大128,000
模拟量I / O，最大4000
总I / O，最大128,000
储能模块

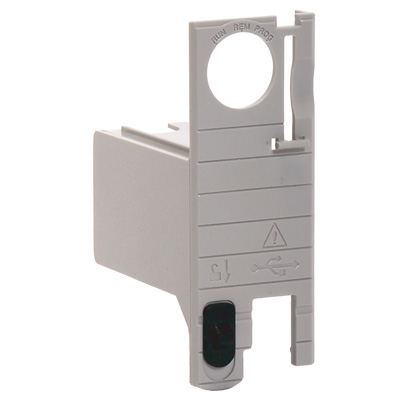

•1756-ESMCAP，1756-ESMCAPK电容器能量存储模块（可拆卸，每个控制器均随附提供）
•1756-ESMNSE，1756-ESMNSEK电容器能量存储模块（可移动，WallClockTime电源没有剩余电量）
•1756-ESMNRM，1756-ESMNRMK电容器储能模块（不可移动，有助于防止USB连接和SD卡用于
帮助保护控制器）
电流消耗@ 1.2V DC 5 mA
电流消耗@ 5.1V DC 800 mA
功耗2.5瓦
散热8.5 BTU /小时
绝缘电压30V（连续），基本绝缘类型，USB端口到系统
在500V AC下进行类型测试60 s
USB端口（1）
（1）USB端口仅用于临时本地编程目的，而不能用于永久连接。请勿在危险场所使用USB端口。
USB 2.0，全速（12 Mbps）
重量，约0.25公斤（0.55磅）
插槽宽度1
模块位置基于机箱，任何插槽
机箱1756-A4、1756-A4K，1756-A7、1756-A7K，1756-A10、1756-A10K，1756-A13、1756-A13K，1756-A17、1756-A17 K
电源，标准1756-PA50、1756-PA72、1756-PA72K，1756-PA75、1756-PA75K，1756-PB50、1756-PB72、1756-PB72K，1756-PB75、1756-PB75K，
1756-PH75
冗余电源1756-PA75R，1756-PA75RK，1756-PB75R，1756-PB75RK，1756-PSCA2、1756-PSCA2K
电线类别（2）
（2）使用该导体类别信息来计划导体布线。参见《工业自动化布线和接地指南》，出版号1770-4.1。
3-在USB端口上
北美温度代码T4A
ATEX温度代码T4
IECEx温度代码T4
外壳类型等级无（开放式）

技术规格-1756-L7和1756-L7S储能模块
（1）机上控制器的储能模块不可现场访问，必须返回罗克韦尔自动机进行维护或更换。
属性1756-ESMCAP，1756-ESMCAPK 1756-ESMNSE，1756-ESMNSEK 1756-ESMNRM，1756-ESMNRMK
说明电容器储能模块（可移动，
随每个控制器一起安装）。
电容器储能模块（可移动，
没有剩余的WallClockTime电源备用）。
如果您的应用程序要求使用此ESM
已安装的ESM耗尽了其剩余能量
运送至或低于40μJ或更低
退出您的应用程序。此外，您可以
将此ESM与1756-L73（8 MB）一起使用，或
仅较小的内存大小的控制器。
等待至少20分钟以清除残留物
储存的能量减少到40μJ或更小
在删除ESM之前。
电容器储能模块
（不可移动，有助于防止USB
连接和SD卡的使用有助于确保安全
控制器）。
如果在插入之前已安装SD卡
1756-ESMNRM模块的一部分，SD卡
保持功能，但不可移动。
该ESM为您的应用程序提供了
增强安全性。
电流消耗@ 5.1V DC 330 mA 300 mA 330 mA

环境规格-1756-L7和1756-L7S储能模块
属性1756-ESMCAP，1756-ESMCAPK，1756-ESMNSE，1756-ESMNSEK，1756-ESMNRM，1756-ESMNRMK
工作温度
IEC 60068-2-1（测试广告，冷运行），
IEC 60068-2-2（测试Bd，干热运行），
IEC 60068-2-14（测试Nb，工作热冲击）
0°C 温度，非工作
IEC 60068-2-1（测试Ab，无包装的非工作冷），
IEC 60068-2-2（测试Bb，未包装的非运行干热），
IEC 60068-2-14（测试Na，未包装的非工作热冲击）
-40…+ 85°C（-40…+ 185°F）
周围空气温度，最高60°C（140°F）
相对湿度
IEC 60068-2-30（测试Db，未包装的湿热）5…95％无冷凝
振动
IEC 60068-2-6（测试Fc，工作时）2 g @ 10…500 Hz
冲击，运行
IEC 60068-2-27（测试Ea，无包装冲击）30 g
休克，不工作
IEC 60068-2-27（测试Ea，无包装冲击）50 g
排放IEC 61000-6-4
防静电
IEC 61000-4-2
6 kV接触放电
8 kV空气放电
辐射射频抗扰度
IEC 61000-4-3
10V / m，1kHz正弦波，80…2000 MHz，80％AM
10V / m，200 Hz时50％脉冲100％AM @ 900 MHz
10V / m，200 Hz 50％脉冲100％AM @ 1890 MHz
2000年至2700 MHz，1kHz正弦波80％AM时为3V / m
认证-1756-L7和1756-L7S储能模块
认证（1）
（1）有关合格声明，证书和其他认证详细信息，请参见http://www.ab.com上的“产品认证”链接。
1756-ESMCAP，1756-ESMCAPK，1756-ESMNSE，1756-ESMNSEK，1756-ESMNRM，1756-ESMNRMK
c-UL-us UL列出的工业控制设备，已获得美国和加拿大的认证。请参阅UL文件E65584。
UL列为I级2区A，B，C，D组危险场所，并通过了美国和加拿大认证。请参阅UL文件E194810。
CE认证
欧盟2004/108 / EC EMC指令，符合：
•EN 61326-1；测量/控制/实验室，工业要求
•EN 61000-6-2；工业免疫
•EN 61000-6-4；工业排放
•EN 61131-2；可编程控制器（第8节，A区和B区）
《 RCM澳大利亚无线电通信法》，符合EN 61000-6-4；工业排放
防爆
•欧盟94/9 / EC ATEX指令，符合：
•EN 60079-15；潜在爆炸性环境，“ n”级防护
•EN 60079-0；一般要求
•II 3 G Ex nA IIC T4 Gc
•DEMKO13 ATEX 1325026X
IECEx
IECEx系统，符合：
•EN 60079-0；一般要求
•EN 60079-15；潜在爆炸性环境，“ n”级防护
•II 3 G Ex nA IIC T4 Gc
•IECEx UL 14.0008X
KC韩国广播和通信设备注册，符合《无线电波法》第58-2条第3款
EAC俄罗斯海关联盟TR CU 020/2011 EMC技术法规
