设计PLC控制系统遵循的基本原则

任何一种控制系统都是为了实现被控对象的工艺要求,以提高生产效率和产品质量。因此,在设计PLC控制系统时,应遵循以下基本原则:

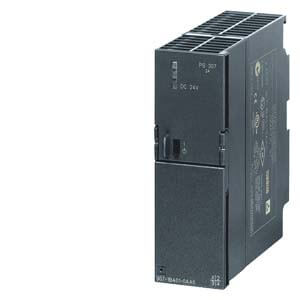

西门子S7-300系列6ES7307-1BA01-0AA0
1. 最大限度地满足被控对象的控制要求

充分发挥PLC的功能,最大限度地满足被控对象的控制要求,是设计PLC控制系统的首要前提,这也是设计中最重要的一条原则。这就要求设计人员在设计前就要深入现场进行调查研究,收集控制现场的资料,收集相关先进的国内、国外资料。同时要注意和现场的工程管理人员、工程技术人员、现场操作人员紧密配合,拟定控制方案,共同解决设计中的重点问题和疑难问题。

2. 保证PLC控制系统安全可靠

保证PLC控制系统能够长期安全、可靠、稳定运行,是设计控制系统的重要原则。这就要求设计者在系统设计、元器件选择、软件编程上要全面考虑,以确保控制系统安全可靠。例如:应该保证PLC程序不仅在正常条件下运行,而且在非正常情况下(如突然掉电再上电、按钮按错等),也能正常工作。

3. 力求简单、经济、使用及维修方便

一个新的控制工程固然能提高产品的质量和数量,带来巨大的经济效益和社会效益,但新工程的投入、技术的培训、设备的维护也将导致运行资金的增加。因此,在满足控制要求的前提下,一方面要注意不断地扩大工程的效益,另一方面也要注意不断地降低工程的成本。这就要求设计者不仅应该使控制系统简单、经济,而且要使控制系统的使用和维护方便、成本低,不宜盲目追求自动化和高指标。

4. 适应发展的需要

由于技术的不断发展,控制系统的要求也将会不断地提高,设计时要适当考虑到今后控制系统发展和完善的需要。这就要求在选择PLC、输入/输出模块、I/O点数和内存容量时,要适当留有裕量,以满足今后生产的发展和工艺的改进。


可编程控制器的工作过程分以下三个阶段:

( 1 ) 输入处理
程序执行前,可编程控制器的全部输入端子的通/断状态读入输入映像寄存器。在程序执行中,即使输入状态变化,输入映像寄存器的内容也不变。直到下一扫描周期的输入处理阶段才读入这变化。另外,输入触点从通( ON )→断( OFF )或从断( OFF )→通( ON )变化到处于确定状态止,输入滤波器还有一响应延迟时间(约 10ms )。

( 2 ) 程序处理
对应用户程序存储器所存的指令,从输入映像寄存器和其它软元件的映像寄存器中将有关软元件的通/断状态读出,从 0 步开始顺序运算,每次结果都写入有关的映像寄存器,因此,各软元件( X 除外)的映像寄存器的内容随着程序的执行在不断变化。
输出继电器的内部触点的动作由输出映像寄存器的内容决定。


( 3 )输出处理
全部指令执行完毕,将输出映象寄存器的通/断状态向输出锁存寄存器传送,成为可编程控制器的实际输出。
可编程控制器的外部输出触点对输出软元件的动作有一个响应时间,即要有一个延迟才动作。
