S7-1500 F-CPU 上载需要的条件

本FAQ描述s7-1500 F-CPU允许硬件和程序整体上载所需要的几个条件。
1、SIMATIC S7-1500 F-CPU 上载需要满足什么条件

到目前为止，在STEP7环境，S7-300/400 F-CPU是支持项目的整体上载（软件和硬件），在TIA环境中，S7-300/400/1200 F-CPU不支持项目的整体上载，而S7-1500 F-CPU在满足条件的情况下，支持项目的整体上载。

S7-1500 F-CPU支持上载需要满足的条件如下：

1)S7-1500 F-CPU的固件版本V2.1或更高；

2)TIA的编程软件V14 SP1或更高；

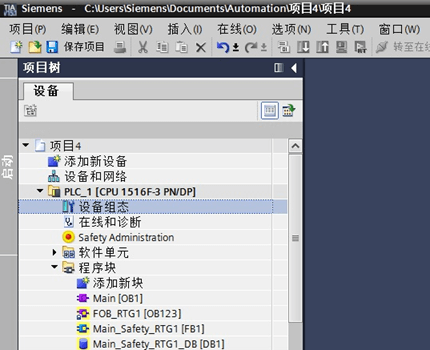

3)被上载的F-CPU，在原来下载安全项目时，必须勾选“Enable consistent upload from the F-CPU”（Safety Administration —>Settings—>Advanced settings）的选项，如下图所示。

图1-1 使能” Enable consistent upload from the F-CPU”选项

注意：三个条件必须都同时满足，不满足不能整体上载S7-1500 F-CPU项目；尤其第三个条件，使能允许上载选项是在原来下载项目时，不是现在上载的环境中使能。

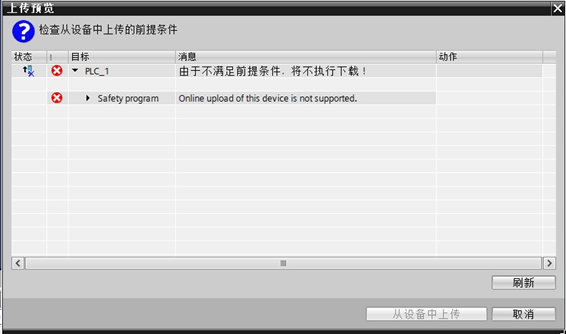

一般上述的三个条件中，前面两个条件容易满足，如果第三个条件不能满足，在上载项目时，会报“Online upload of this device is not support”错误，如下图所示。

图1-2 未使能允许上载后上载报错

2、SIMATIC S7-1500 F-CPU上载的操作

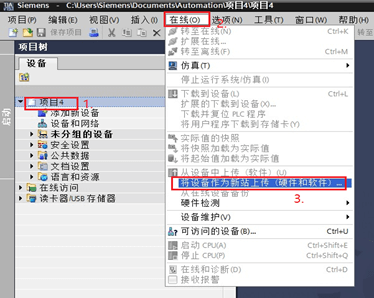

1)新建空项目，选中项目名“项目4”，在“在线”菜单中，点击“将设备作为新站上传（硬件和软件）”上载，如下图所示。

图2-1 上载操作1

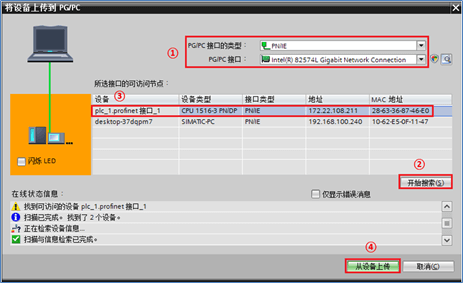

2)在弹出的窗口中选择用于连接PLC的“PG/PC 接口类型”以及“PG/PC 接口”；单击“开始搜索”命令，显示所有兼容的设备；在可访问节点的设备表格中，选择目标设备；单击“从设备上传”按钮，完成新站上传，如下图所示。

图2-2 上载操作2

3) 上载后结果如下图所示。

图2-3 上载结果

涉及到的产品6ES7516-3AN00-0AB0（CPU 1516-3 PN/DP, 1MB PROG., 5MB DATA）
