数控机床CNC装置PLC的结构特点

“内装型”PLC（或称“内含型”PLC、“集成式”PLC）从属于CNC装置，PLC与NC间的信号传送在CNC装置内部即可实现。PLC与MT间则通过CNC输入／输出接口电路实现信号传送（如图1所示）。

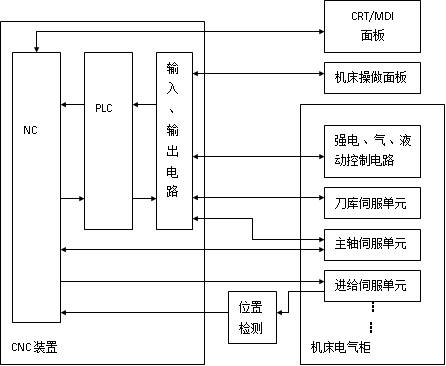

图1  具有内装型PLC的CNC机床系统框图

内装型PLC有如下特点：

1）内装型PLC实际上是CNC装置带有的PLC功能，一般是作为一种基本的或可选择的功能提供给用户。

2）内装型PLC的性能指标（如：输入／输出点数，程序最大步数，每步执行时间、程序扫描周期、功能指令数目等）是根据所从属的CNC系统的规格、性能、适用机床的类型等确定的。其硬件和软件部分是被作为CNC系统的基本功能或附加功能与CNC系统其他功能一起统一设计、制造的。因此，系统硬件和软件整体结构十分紧凑，且PLC所具有的功能针对性强，技术指标亦较合理、实用，尤其适用于单机数控设备的应用场合。

3）在系统的具体结构上，内装型PLC可与CNC共用CPU，也可以单独使用一个CPU；硬件控制电路可与CNC其他电路制作在同一块印刷板上，也可以单独制成一块附加板，当CNC装置需要附加PLC功能时，再将此附加板插装到CNC装置上，内装PLC一般不单独配置输入／输出接口电路，而是使用CNC系统本身的输入／输出电路；PLC控制电路及部分输入／输出电路（一般为输入电路）所用电源由CNC装置提供，不需另备电源。

4）采用内装型PLC结构，CNC系统可以具有某些高级的控制功能。如：梯形图编辑和传送功能，在CNC内部直接处理NC窗口的大量信息等。

自70年代末以来，世界上著名的CNC厂家在其生产的CNC产品中，大多开发了内装型PLC功能。随着大规模集成电路的开发利用，带与不带PLC功能，CNC装置的外形尺寸已没有明显的变化。一般来说，采用内装型PLC省去了PLC与NC间的连线，又具有结构紧凑、可靠性好、安装和操作方便等优点，和在拥有CNC装置后，又去另外配购一台通用型PLC作控制器的情况相比较，无论在技术上还是经济上对用户来说都是有利的。

国内常见的外国公司生产的带有内装型PLC的系统有：FANUC公司的FS-0（PMC-L／M），FS-0 Mate（PMC-L／M），FS-3（PLC-D），FS-6（PLC-A、PLC-B），FS-10／11（PMC-1）；FS-15（PMC-N）；Siemens公司的SINUMERIK 810，SINUMERIK 820；A-B公司的8200，8400，8600等。

不同型号的PLC具有不同的硬件组成和性能指标。它们的基本I／O点数和扩展范围，程序存储容量往往差别很大。因此，在进行PLC程序设计之前，要对所用PLC的型号，硬件配置（如内装型PLC是否要增加附加I／O板，通用型PLC是否要增加I／O模板等）作出选择。

（1）输入／输出点  输入点是与机床侧被控对象有关的按钮、开关、继电器和接触器触点等连接的输入信号接口，以及由机床侧直接连接到NC的输入信号接口（如减速信号：*DECX，*DECY…，跳过信号：SKIP等）。

输出点包括向机床侧继电器，指示灯等输出信号的接口。设计者对被控对象的上述I／O信号要逐一确认，并分别计算出总的需要数量。选用的PLC所具有的I／O点数应比计算出的    I／O点数稍多一些，以备可能追加和变更控制性能的需要。

（2）存储容量  一般来说，普通CNC车床顺序程序的规模约1000步，小型加工中心约2000步。程序规模随机床的复杂程度变化，设计者要根据具体任务对程序规模作出估算，并据此确定合理的存储容量。

另外，所选择PLC的处理时间，指令功能，定时器、计数器、内部继电器的技术规格、数量等指标也应满足要求。
