整体式PLC与模块式PLC物理结构的区别

整体式PLC的物理结构

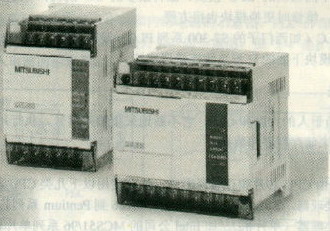

整体式PLC又叫做单元式或箱体式PLC，CPU模块、I／O模块和电源装在一个箱状机壳内，结构非常紧凑。它的体积小、价格低，小型PLC一般采用整体式结构。图1是三菱公司的FX1S系列PLC。

图1 整体式PLC

整体式PLC提供多种不同I／O点数的基本单元和扩展单元供用户选用，基本单元内有CPU模块、I／O模块和电源，扩展单元内只有I／O模块和电源，基本单元和扩展单元之间用扁平电缆连接。各单元的输入点与输出点的比例一般是固定的，有的PLC有全输入型和全输出型的扩展单元。选择不同的基本单元和扩展单元，可以满足用户的不同要求。

整体式PLC一般配备有许多专用的特殊功能单元，如模拟量I／O单元、位置控制单元和通信单元等，使PLC的功能得到扩展。

FX系列的基本单元、扩展单元和扩展模块的高度和深度相同，但是宽度不同。它们不用基板，各模块可用底部自带的卡子卡在DIN导轨上，两个相邻的单元或模块之间用扁平电缆连接，安装好后组成一个整齐的长方体。

模块式PLC的结构组成

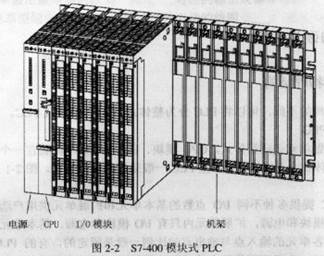

大、中型PLC(如西门子的S7-300和S7-400系列)一般采用模块式结构。模块式PLC用搭积木的方式组成系统，它由机架和模块组成(见图2-2)。模块插在模块插座上，后者焊在机架的总线连接板上，有的厂家将机架称为基板。PLC厂家备有不同槽数的机架供用户选用，如果一个机架容纳不下所选用的模块，可以增设一个或数个扩展机架，各机架之间用I/O扩展电缆相连，有的PLC需要通过接口模块来连接各机架。

用户可以选用不同档次的CPU模块、品种繁多的I／O模块和特殊功能模块，对硬件配置的选择余地较大，维修时更换模块也很方便。

有的模块式PLC(如西门子的S7-300系列PLC)没有机架，各模块安装在铝质导轨上，相邻的模块之间用模块下面的U形总线连接器连接。
